Cable Hd 9 K – Très haute performance

Catégorie Grue

Norme EN 12385 - CE | Certificat de conformité fourni

Application

Grue off shore, portuaire, câble de volé pour grue flèche

Existe en finition avec imprégnation de plastique (PPI)

Environnement humide et marin (Portuaire, Off Shore)

Utilisation avec forte charge

Charge de rupture élevé / Plus souple / PPI possible

finition	Ø mm	Section (mm²)	Poids (kg/m)	Rupture 1960 N/mm² kN	Rupture 2160 N/mm² kN

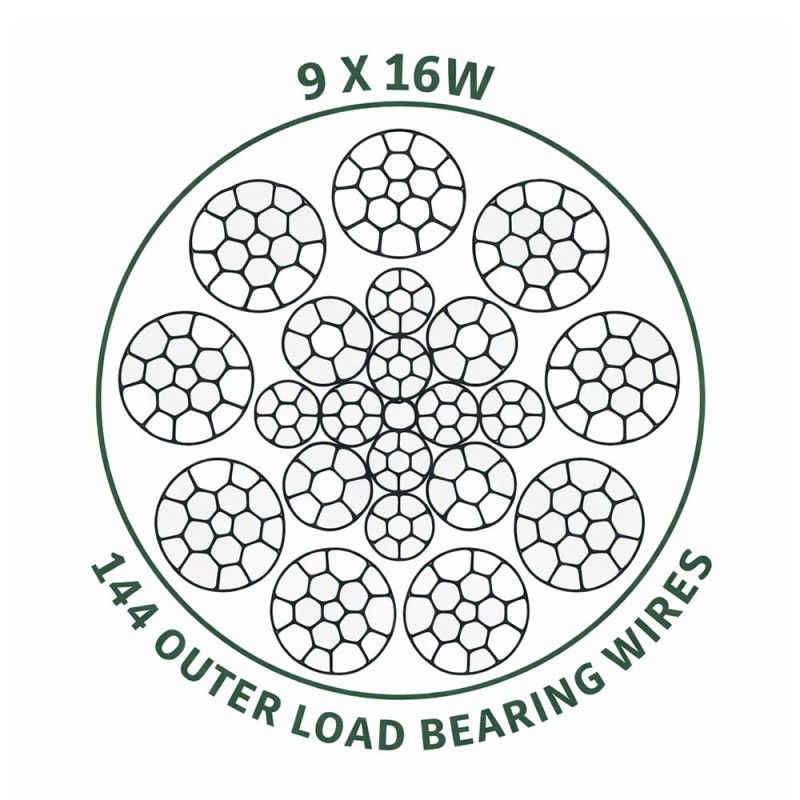

9 x K 16W	9	45.2	0,39	76,4	81,1
9 x K 16W	10 11	55.1 66.7	0,48 0,58	93 112,6	98,8 119,6
9 x K 16W	12	79	0,68	133,4	141,6

finition	Ø mm	Section (mm²)	Poids (kg/m)	Rupture 1960 N/mm² kN	Rupture 2160 N/mm² kN

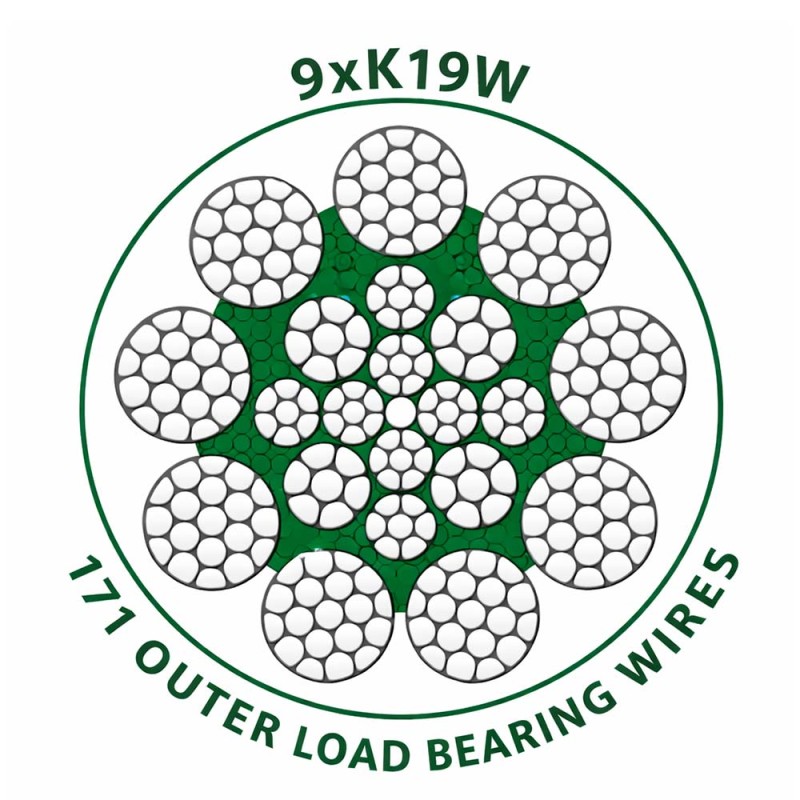

9 x K 19W	12,7	90,3	0,78	152	162
9 x K 19W	13	93,7	0,81	158	168
9 x K 19W	14	107,2	0,93	181	192
9 x K 19W	15	124,2	1,07	210	223
9 x K 19W	16	142,3	1,23	240	255
9 x K 19W	18	179	1,54	302	321

finition	Ø mm	Section (mm²)	Poids (kg/m)	Rupture 1960 N/mm² kN	Rupture 2160 N/mm² kN

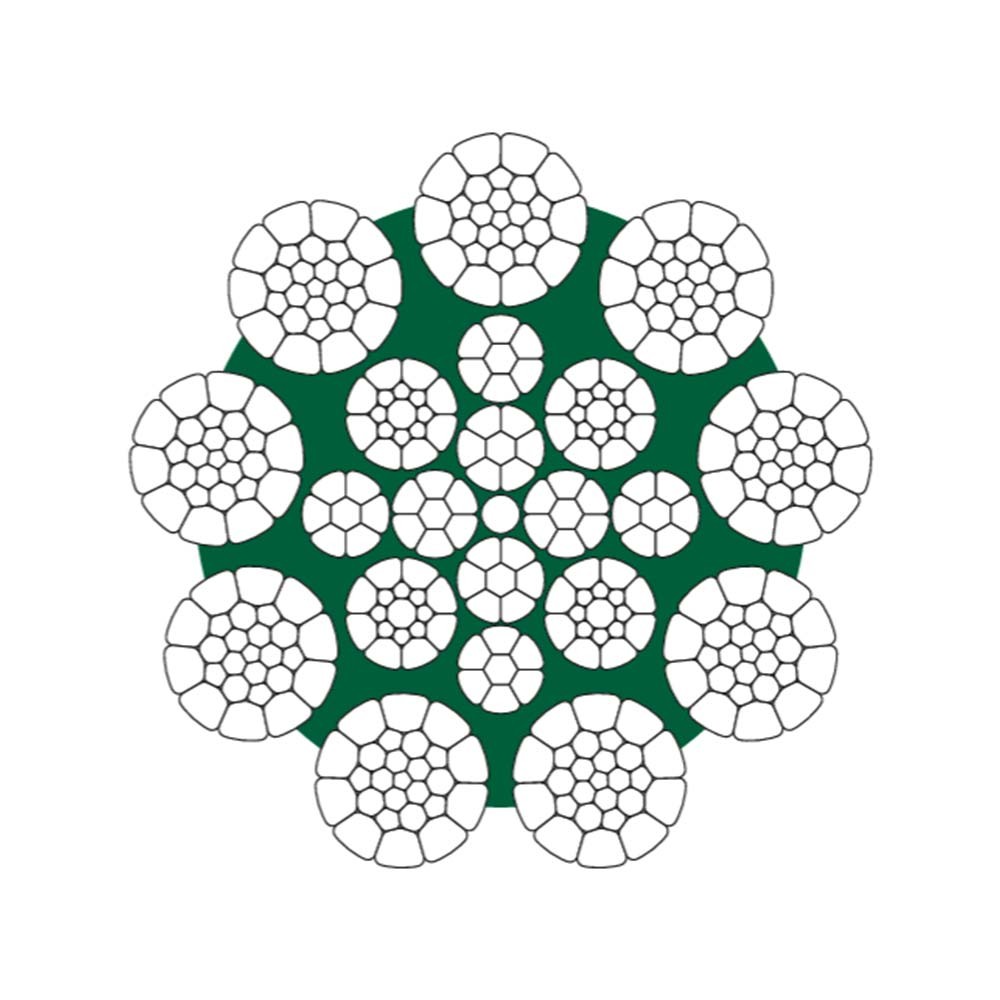

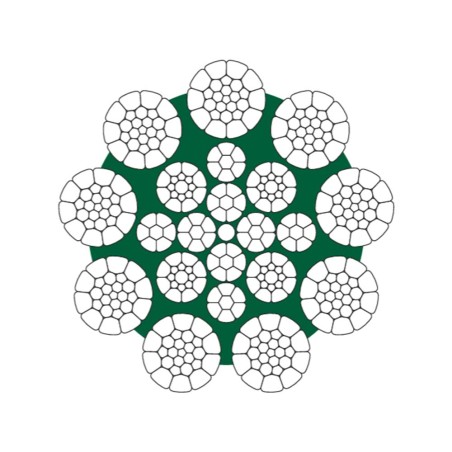

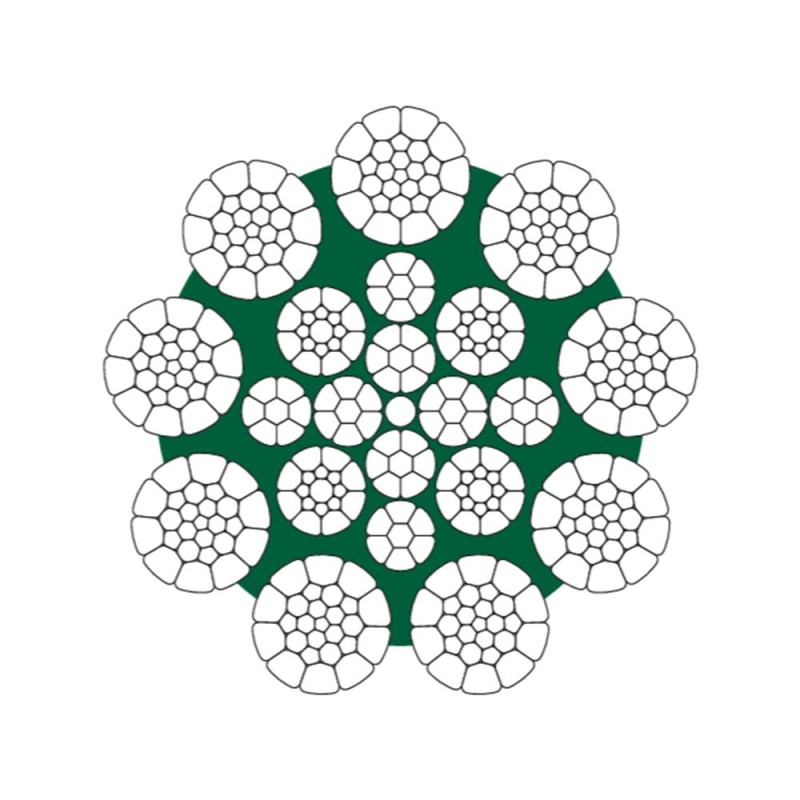

9 x K 26WS	19	199,6	1,72	337	358
9 x K 26WS	20	217,1	1,87	367	389
9 x K 26WS	22	265,5	2,29	448	476
9 x K 26WS	24	313,6	2,71	529	562
9 x K 26WS	25	342,2	2,95	578	614
9 x K 26WS	25,4	353,7	3,05	597	634
9 x K 26WS	26	376,1	3,24	635	674
9 x K 26WS	28	427,7	3,69	722	767
9 x K 26WS	28,6	450	3,88	760	807
9 x K 26WS	30	489	4,22	826	877
9 x K 26WS	32	559,5	4,83	945	1003
9 x K 26WS	34	628,7	5,42	1061	1128
9 x K 26WS	35	667,5	5,76	1127	1197
