Le culottage d’un câble de levage est une opération technique qui consiste à réaliser une terminaison permanente en immobilisant l’extrémité d’un câble acier à l’intérieur d’une douille conique. Cette liaison doit être capable de transmettre des efforts de traction importants sans glissement du câble et sans diminution anormale de ses performances mécaniques.
Implanté en région Provence-Alpes-Côte d’Azur, Deal Levage réalise le culottage de câbles acier dans son atelier, sur des douilles coniques à anse ou à chape. Revendeur agréé Green Pin®, nous proposons aux professionnels une prestation complète comprenant l’étude du besoin, la fourniture du câble et de la douille, la préparation de la terminaison, la mise en œuvre de la résine et le contrôle de l’assemblage.
Notre service s’adresse notamment aux entreprises de levage et de manutention, aux exploitants de grues et de treuils, aux industriels, aux professionnels du BTP, aux acteurs portuaires et maritimes ainsi qu’aux entreprises intervenant sur des équipements exigeant une terminaison de câble particulièrement résistante.
Un atelier spécialisé dans le culottage de câbles acier
Le culottage ne se résume pas à introduire un câble dans une douille puis à la remplir de résine. La résistance de la terminaison dépend directement de la qualité de la préparation du câble, de l’ouverture régulière des torons, du nettoyage des fils, du positionnement de la douille et de la bonne pénétration de la résine au cœur de l’assemblage.
Une erreur au cours de l’une de ces étapes peut entraîner une mauvaise répartition des efforts entre les fils du câble. Elle peut également provoquer la formation de vides dans la résine, empêcher le cône de se mettre correctement en appui dans la douille ou réduire la résistance de la terminaison sous charge.
C’est pourquoi cette opération doit être confiée à un atelier maîtrisant les techniques de préparation et de culottage des câbles de levage. Chez Deal Levage, chaque fabrication est étudiée en fonction du diamètre et de la construction du câble, du modèle de douille, de l’appareil sur lequel l’ensemble doit être installé et des conditions réelles d’utilisation.
Nous pouvons fournir un ensemble complet prêt à être installé, comprenant le câble acier, la ou les douilles coniques ainsi que les éventuels accessoires de liaison. Cette approche permet de garantir la compatibilité dimensionnelle des composants et d’éviter les erreurs de sélection entre le câble, la douille et le point de fixation de l’équipement.
Qu’est-ce que le culottage d’un câble de levage ?
Le culottage est une technique de terminaison utilisée pour fixer durablement l’extrémité d’un câble acier dans une douille métallique de forme conique. Il permet d’obtenir un point de connexion capable d’être relié à une manille, un axe, un moufle, un tambour, un mécanisme de grue ou un autre composant de l’installation.
Lors de la préparation, les torons du câble sont ouverts et les fils sont séparés afin de former une gerbe régulière. Cette opération est parfois appelée épanouissement ou ouverture en balai. L’extrémité préparée est ensuite positionnée dans la partie conique de la douille, puis immobilisée à l’aide d’une résine de culottage adaptée.

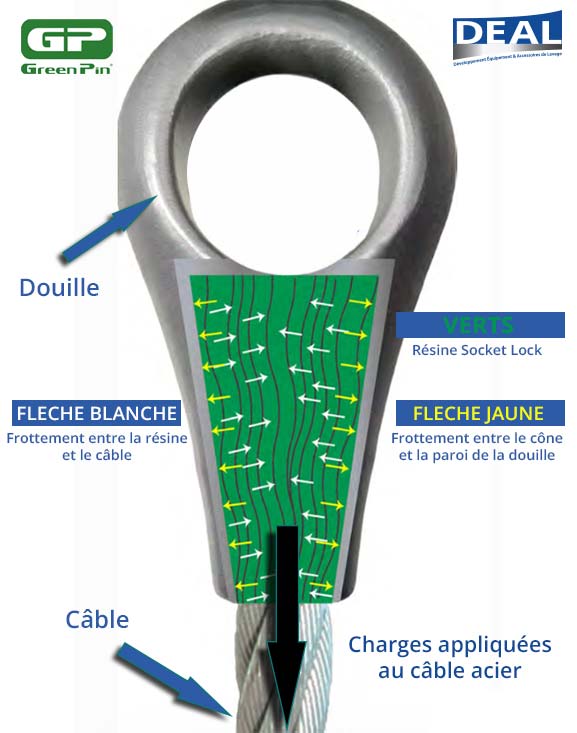

Après polymérisation, la résine forme un cône solidaire des fils du câble. Lorsque l’ensemble est mis sous tension, ce cône vient prendre appui à l’intérieur de la douille. La géométrie conique transforme alors une partie de l’effort de traction en pression latérale contre les fils et les parois de la douille.
Le culottage est notamment employé lorsque la terminaison doit transmettre des efforts élevés ou être intégrée dans un montage compact. On le retrouve sur des câbles de grues, de treuils, d’appareils de manutention, d’équipements portuaires, d’installations industrielles et de systèmes utilisés dans les secteurs maritime, offshore ou énergétique.
Les étapes du culottage dans notre atelier
L’étude du câble et de son application
Avant toute fabrication, nous identifions les caractéristiques du câble et de l’équipement concerné. Le diamètre nominal ne constitue pas le seul critère de sélection. La construction du câble, son sens de câblage, sa résistance mécanique, la nature de son âme, son environnement d’utilisation et la géométrie de la liaison doivent également être pris en compte.
Cette étude permet de déterminer le modèle et la dimension de la douille Green Pin adaptés. Elle permet aussi de choisir entre une douille à anse et une douille à chape selon la manière dont la terminaison sera reliée à l’appareil.
La coupe et la préparation de l’extrémité
Le câble est coupé en prenant les précautions nécessaires pour conserver sa construction et éviter le déplacement des torons. L’extrémité destinée au culottage est ensuite préparée sur une longueur adaptée à la dimension de la douille.
Les torons sont ouverts progressivement et les fils sont séparés pour former une gerbe régulière. Cette étape joue un rôle essentiel dans la résistance finale de la terminaison. Une ouverture trop limitée empêcherait la résine de pénétrer correctement entre les fils. À l’inverse, une préparation désordonnée pourrait provoquer une concentration des efforts sur une partie seulement du câble.
Le nettoyage des fils du câble
Les câbles acier sont généralement lubrifiés afin de limiter leur usure et leur corrosion pendant leur utilisation. Cette lubrification est indispensable au bon fonctionnement du câble, mais elle doit être maîtrisée dans la zone de culottage.
Les fils ouverts sont donc préparés et nettoyés afin de permettre une bonne pénétration de la résine et d’éviter qu’une quantité excessive de graisse ne crée une interface défavorable entre les fils et le produit de culottage. Cette opération doit être réalisée sans détériorer les fils ni modifier leurs caractéristiques.
La préparation de la douille conique
La douille est contrôlée avant assemblage afin de vérifier sa référence, sa dimension, son état général et sa compatibilité avec le câble. Son volume intérieur doit être propre et préparé conformément aux prescriptions applicables au type de douille et au produit de culottage utilisé.
Une attention particulière est portée à la géométrie interne de la douille. Certaines conceptions peuvent comporter des reliefs ou des rainures qu’il convient de traiter conformément aux instructions du fabricant de la résine. Le cône durci doit pouvoir se mettre correctement en appui lorsque la terminaison est sollicitée.
Le positionnement et l’alignement du câble
Une fois la douille mise en place, le câble est positionné dans l’axe de celle-ci. Cet alignement est indispensable pour obtenir une répartition homogène des efforts entre les fils.

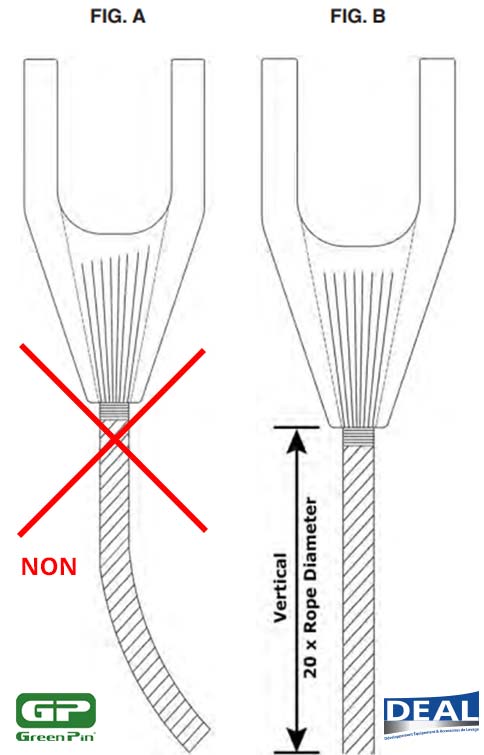

Si le câble est courbé ou désaxé au moment où la résine durcit, les fils sont immobilisés dans une position incorrecte. Lorsque le câble est ensuite redressé et mis sous charge, certains fils peuvent être davantage sollicités en traction tandis que d’autres subissent une compression ou une tension plus faible. Cette répartition irrégulière peut réduire les performances de la terminaison.
Le maintien de l’ensemble pendant la préparation, la coulée et le durcissement fait donc partie intégrante du savoir-faire de l’atelier. Il ne s’agit pas seulement d’obtenir une terminaison droite visuellement, mais de conserver un alignement mécanique approprié entre le câble et la douille.
Le mélange et la coulée de la résine
La résine et son durcisseur sont préparés selon les proportions et la procédure définies par leur fabricant. Le mélange doit être homogène afin que la polymérisation se produise de manière régulière dans tout le volume de la douille.
La résine est ensuite versée progressivement pour qu’elle atteigne la partie inférieure de la douille et pénètre entre les fils. La coulée doit limiter l’emprisonnement d’air, car la présence d’une cavité interne pourrait interrompre la continuité du cône et perturber la transmission des efforts.
La fluidité de la résine, la température des composants et le temps disponible avant le début de la gélification doivent être maîtrisés. Une résine trop froide peut s’écouler et polymériser plus lentement. À l’inverse, une température élevée accélère la réaction et réduit le temps disponible pour réaliser correctement le remplissage.
La polymérisation et le contrôle final
Après la coulée, l’ensemble est maintenu immobile pendant la durée nécessaire à la gélification et au durcissement de la résine. La terminaison ne doit pas être manipulée ou mise en service avant la fin du temps de polymérisation prévu pour les conditions de température rencontrées.
Une fois le durcissement obtenu, l’aspect du remplissage, la position du câble et l’état général de la douille sont contrôlés. Les axes, écrous et goupilles équipant les modèles à chape sont également vérifiés avant la mise à disposition de l’ensemble.
Douille conique à anse ou douille conique à chape ?
Le choix de la terminaison dépend principalement de la configuration mécanique de l’appareil. Les deux modèles utilisent le même principe de culottage, mais leur partie supérieure permet des modes de connexion différents.

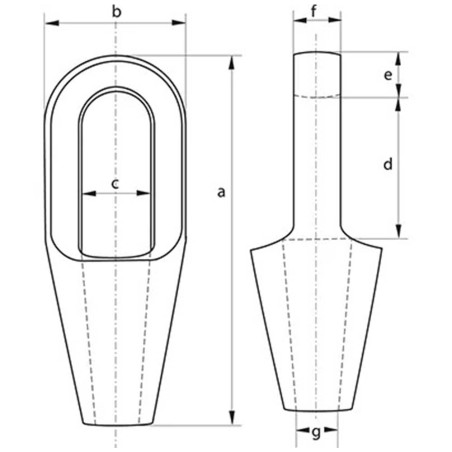

La douille conique à anse Green Pin G-6411 possède une ouverture supérieure fermée faisant partie intégrante du corps de la douille. Cette anse permet notamment la connexion avec une manille ou un autre accessoire compatible avec ses dimensions.
La conception fermée est particulièrement adaptée lorsque la terminaison doit offrir un point de liaison permanent, robuste et compact. La sélection de l’accessoire de raccordement doit toutefois tenir compte de la forme de l’anse, de son ouverture intérieure et des efforts appliqués à l’ensemble.

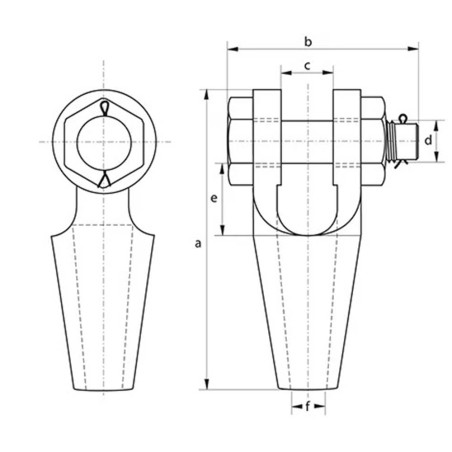

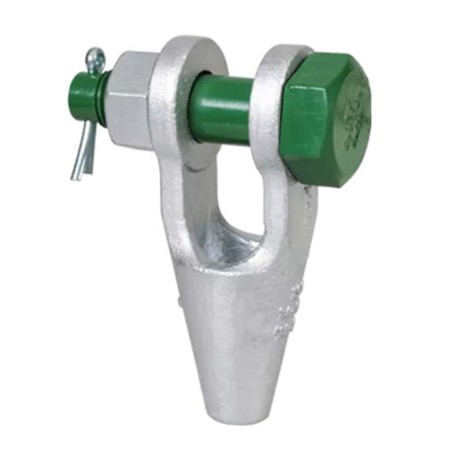

La douille conique à chape Green Pin G-6422 est équipée d’une chape démontable et d’un axe boulonné et goupillé. Cette configuration facilite la liaison directe avec un point d’ancrage, une oreille ou un composant mécanique compatible.
La chape permet de démonter la connexion sans intervenir sur le culottage du câble. Elle est particulièrement intéressante lorsque l’installation nécessite une liaison articulée ou lorsque le câble doit pouvoir être séparé de l’équipement pendant une opération de maintenance.
Pourquoi confier votre culottage à Deal Levage ?
Faire appel à Deal Levage permet de réunir dans une même prestation la fourniture des composants et la réalisation de la terminaison. Nous pouvons sélectionner le câble acier, la douille conique Green Pin et les accessoires de connexion nécessaires, puis réaliser l’assemblage dans notre atelier.
Notre connaissance des produits Green Pin et des accessoires pour câbles nous permet de vérifier la compatibilité des éléments avant fabrication. Cette approche est particulièrement importante pour les montages à chape, car l’axe de la douille doit être compatible avec l’épaisseur et le diamètre de perçage du point de liaison.
Nous pouvons traiter des demandes unitaires, des fabrications sur mesure ou des petites séries destinées à la maintenance d’un parc d’appareils. Chaque projet fait l’objet d’un échange technique afin de définir précisément le besoin et d’éviter une sélection fondée uniquement sur le diamètre apparent du câble.
Notre objectif est de fournir aux professionnels un ensemble cohérent, correctement préparé et prêt à être intégré à leur installation, tout en conservant la traçabilité des composants utilisés.
