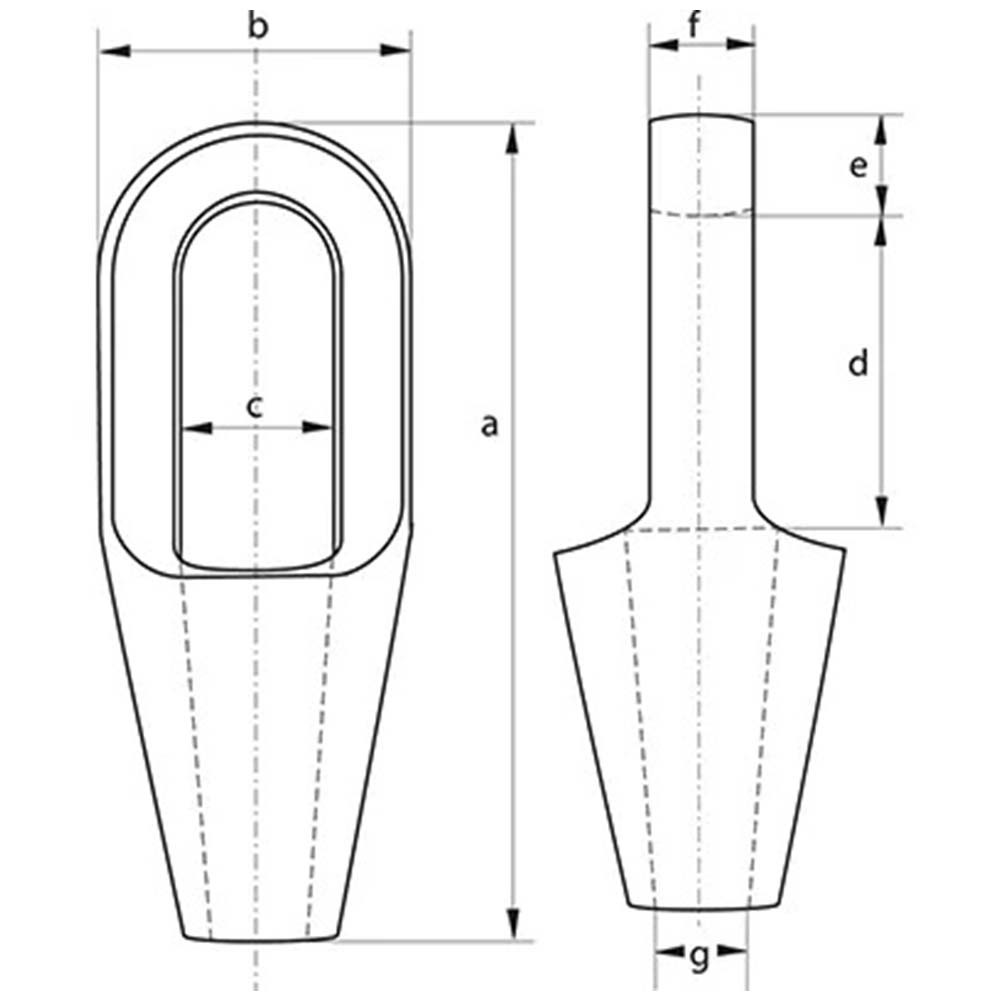

Douille à chape Green Pin G 6411 dimensions

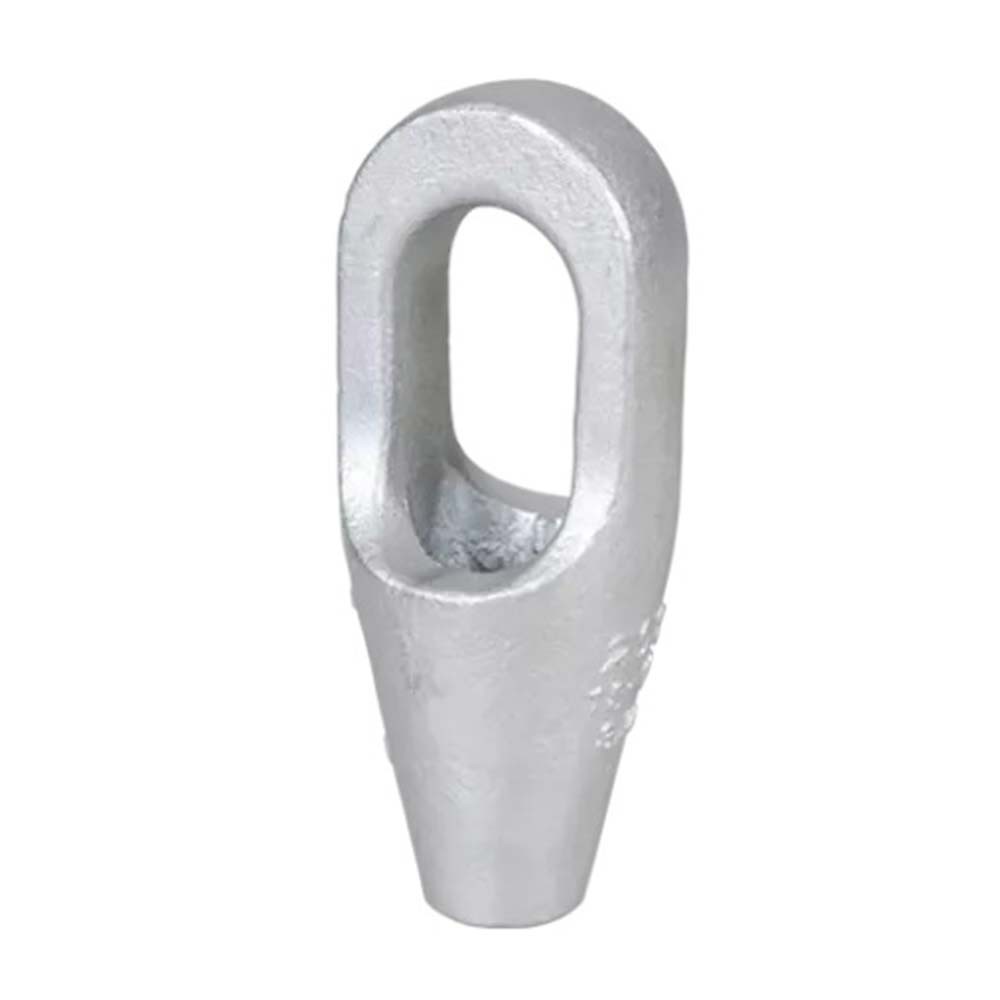

Douille conique à anse Green Pin G 6411

REF SKGCS007 Catégorie Accessoire câble

63,60 €

Possibilité de culottage du câble dans notre atelier
Acier haute résistance galvanisé à chaud
Pour câble de Ø6-7 à Ø43-48 mm
rupture minimale de 8 à 225 Tonnes

Ø du câble Douille

Livraison 7 jours ouvrés

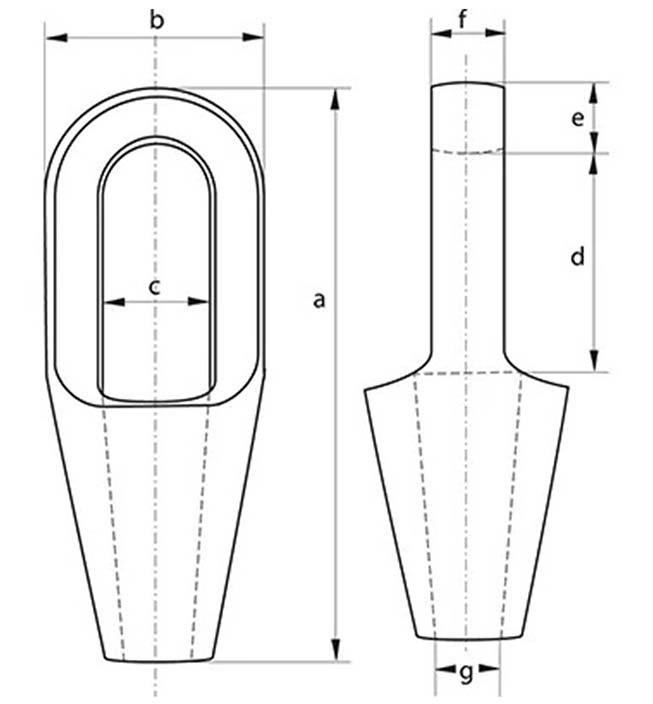

Caractéristiques Douille Conique à Anse

Type (mm)	Rupture min T	Ø cable (mm)	a	b	c	d	e	f	g	Poids
296	8	6 -8	101	37	22	40	11	13	9	0.26
297	12	8 10	119	43	25	48	14	17,5	12	0.5
298	20	11-13	140	52	30	58	18	23,5	15	0.72
299	25	14 - 16	162	68	37	66	21	26	17,5	1.47
200	45	18 - 19	194	76	42	78	27	32	21,5	2.24
201	70	20 - 22	224	92	47	90	33	38	24	4.2
204	85	23 - 26	253	104	57	103	36	44	28	6.03
207	105	27 - 30	282	114	63	116	39	51	32	7.85
212	136	31 - 36	312	127	70	130	43	57	38	10.8
215	150	37 - 39	358	136	79	155	51	63	41	13.6
217	170	40 - 42	390	146	83	171	54	70	44	17
219	225	43 - 48	443	171	93	198	55	76	51	26

Qu’est-ce que le culottage de câble ?

Le culottage de câble est une opération de fabrication qui consiste à réaliser une terminaison particulièrement résistante à l’extrémité d’un câble en acier.

Un peu d'explication sur le culottage

Cette technique permet de fixer durablement le câble dans une douille à chape, une douille à œil ou une douille ouverte, afin de créer un point d’ancrage capable de transmettre les efforts de traction en toute sécurité.

Le culottage est principalement utilisé pour les câbles destinés aux opérations de levage, de manutention et de traction. On le retrouve notamment sur les grues, les treuils, les ponts roulants, les équipements industriels, les installations offshore ou encore dans le secteur maritime.

Le culottage permet d’obtenir une liaison très performante, particulièrement adaptée aux charges importantes et aux conditions d’utilisation exigeantes. La première étape consiste à préparer l’extrémité du câble. Les torons et les fils sont ouverts puis séparés afin de former une sorte de gerbe métallique.

Cette extrémité est ensuite introduite dans la douille. Celle-ci est remplie avec une résine spécifique ou, selon le procédé utilisé, avec un alliage métallique. Après durcissement, les fils sont totalement immobilisés dans la douille. Cette liaison assure une excellente transmission des efforts et limite les risques de glissement du câble.

Deal : Expert du culottage de câble acier

Chez Deal Levage, nous pouvons réaliser le culottage de vos câbles acier directement dans notre atelier. Nous fournissons ainsi des ensembles prêts à l’emploi, adaptés à vos contraintes techniques et aux exigences des applications de levage professionnelles.
