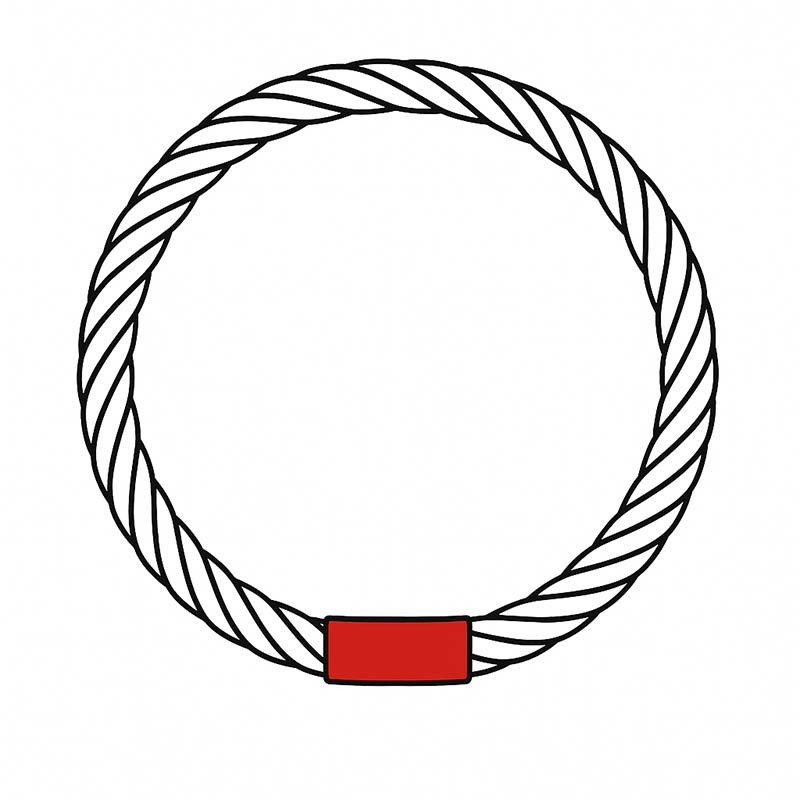

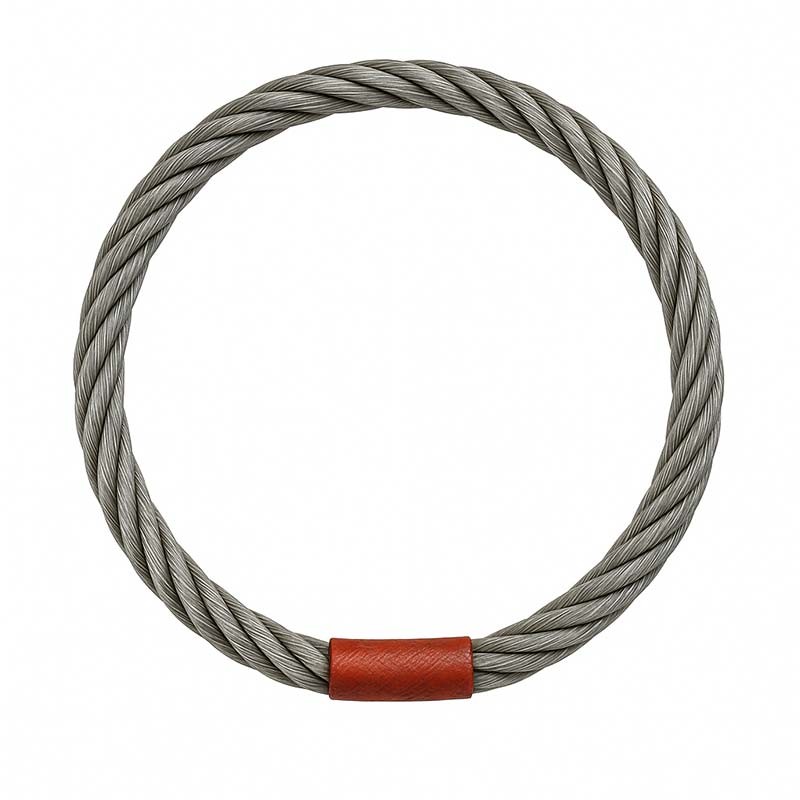

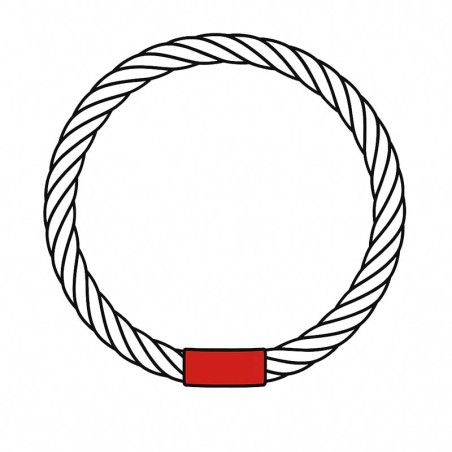

Estrope souple en grelin – Élingue câble acier sans fin

Catégorie Elingue câble

Conforme EN 13414-3 et à la directive machines 2006/42/CE
Livrée avec certificat de conformité et plaque d'identification
Fabrication sur mesure
Élingue en câble d’acier galvanisé
Finition avec épissure
Température d’utilisation entre –40 °C et +100 °C
Facteur de sécurité 5:1 pour le levage

Construction	Aussière(mm)	Estrope(mm)	Rupture(Kg/2B)	CMU(Tonne)	Poids(Kg)
7x7x19	3	9	7344	1,4	0,29
7x7x19	4	12	12954	2,5	0,46
7x7x19	5	15	19176	3,8	0,65
7x7x19	6	18	27846	5,5	1,23
7x7x19	7	21	33150	6,6	1,39
7x7x19	8	24	41900	9	1,91
7x7x19	9	27	53180	11,5	2,41
7x6x36	10	30	65504	14	3,07
7x6x36	12	36	94298	20	4,42
7x6x36	13	39	110730	23,5	5,18
7x6x36	14	42	128406	27	6,01
7x6x36	16	48	167708	35,5	7,87
7x6x36	18	54	212312	45	9,97
7x6x36	20	60	262160	55,5	12,3
7x6x36	22	66	317118	69	14,8
7x6x36	24	72	377318	84	17,7
7x6x36	26	78	442934	102	20,8
7x6x36	28	84	513630	121	24,1
7x6x36	32	96	670842	168	31,4
7x6x36	36	108	849580	227	39,7
7x6x36	38	114	947217	262	42,3
7x6x36	40	120	1490113	300	46,8
7x6x36	42	126	1134240	344	51,7
7x6x36	44	132	1245420	392	56,7
7x6x36	48	144	1482060	505	67,5
7x6x36	52	156	1739100	700	79,1
7x6x36	56	168	2089980	800	95,2
7x6x36	64	192	2634660	1000	119,7

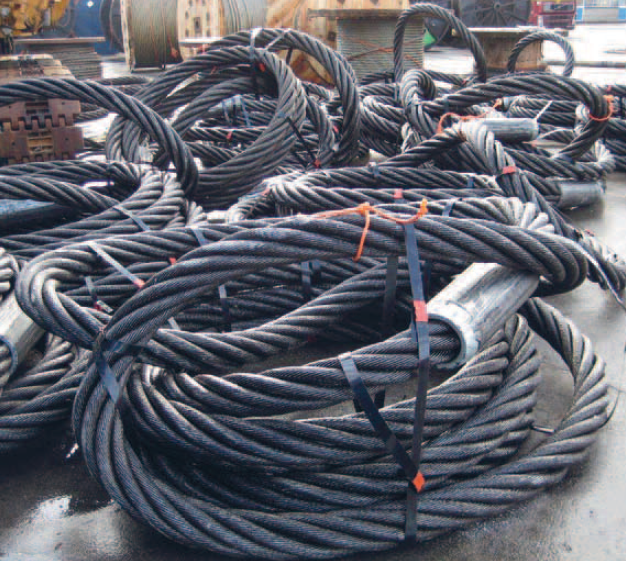

Estrope souple en grelin pour le levage de charges lourdes

L'estrope souple en grelin est une élingue en câble acier sans fin conçue pour le levage et la manutention de charges lourdes. Sa construction particulière, réalisée à partir de câbles assemblés en forme d'anneau continu, lui apporte à la fois souplesse, résistance mécanique et capacité de levage élevée.

Également appelée grelin de levage ou élingue câble acier sans fin, elle peut être utilisée dans l'industrie, la manutention lourde, les travaux portuaires, le génie civil ou pour le levage de pièces de grandes dimensions.

Chez Deal Levage, nos estropes en grelin sont proposées dans de nombreuses capacités, avec des CMU allant de 1,4 tonne jusqu'à 1 000 tonnes selon la construction et le diamètre sélectionnés.

Qu'est-ce qu'un grelin de levage ?

Un grelin est constitué de plusieurs câbles ou aussières assemblés afin de former une élingue circulaire sans fin. Cette construction permet d'obtenir une élingue particulièrement souple malgré des capacités de levage pouvant être très importantes.

Contrairement à une élingue câble classique terminée par deux boucles, l'estrope en grelin forme un anneau continu. Elle peut ainsi être positionnée autour de charges ou associée à des accessoires de levage compatibles en fonction de la configuration de manutention.

Sa souplesse facilite notamment sa mise en place autour de pièces de grandes dimensions ou de formes particulières.

Pourquoi utiliser une estrope souple en grelin ?

Très grande capacité de levage : adaptée aux opérations de manutention lourde et très lourde.
Construction souple : facilite la manipulation et le positionnement autour de la charge.
Forme sans fin : permet différentes configurations de prise de charge.
Large choix de diamètres : permettant d'adapter précisément la CMU aux besoins de levage.
Fabrication sur mesure : différentes longueurs peuvent être réalisées selon l'application.
Utilisation professionnelle : industrie, génie civil, manutention lourde et applications spécifiques.

Quelle CMU choisir pour une estrope en grelin ?

La Charge Maximale d'Utilisation (CMU) d'une estrope souple dépend notamment du diamètre de l'aussière, du diamètre final de l'estrope et de sa construction.

Notre gamme permet de répondre aussi bien aux opérations de levage de quelques tonnes qu'aux projets de levage lourd nécessitant plusieurs centaines de tonnes de capacité.

Le tableau technique ci-dessus permet de comparer les différentes constructions disponibles et leurs CMU. Pour une application particulière, notre équipe peut également vous accompagner afin de déterminer le diamètre et la capacité adaptés à votre opération de levage.

Estrope en grelin conforme à la norme EN 13414-3

Les estropes en grelin destinées au levage doivent répondre aux exigences applicables aux élingues en câbles d'acier. La norme EN 13414-3 traite notamment des estropes et élingues sans fin en câble acier utilisées comme accessoires de levage.

Pour le levage, le facteur de sécurité est de 5:1. Ce coefficient ne signifie jamais qu'il est possible de dépasser la CMU indiquée sur l'élingue : la Charge Maximale d'Utilisation doit toujours être respectée.

Comment contrôler une estrope câble acier avant utilisation ?

Comme toute élingue câble destinée au levage, le grelin doit faire l'objet d'un contrôle régulier. Avant utilisation, il convient notamment de vérifier :

l'absence de fils cassés ou d'usure anormale ;
l'absence d'écrasement ou de déformation du câble ;
l'absence de corrosion importante ;
l'état général de l'estrope et de sa zone de jonction ;
la présence et la lisibilité de son identification et de sa CMU.

En présence d'une détérioration susceptible de réduire la résistance de l'élingue, celle-ci doit être retirée du service et contrôlée par une personne compétente.

FAQ – Estrope souple en grelin

Quelle est la différence entre un grelin et une élingue câble classique ?

Le grelin forme une estrope circulaire sans fin, alors qu'une élingue câble classique possède généralement deux extrémités avec des boucles, cosses ou accessoires. La construction du grelin lui apporte une grande souplesse et permet d'atteindre des capacités de levage très importantes.

Quelle capacité de levage peut atteindre un grelin ?

La CMU dépend de la construction et du diamètre de l'estrope. Les modèles proposés par Deal Levage couvrent des capacités allant de 1,4 tonne jusqu'à 1 000 tonnes.

Peut-on fabriquer une estrope en grelin sur mesure ?

Oui. La longueur de l'estrope peut être adaptée à l'application et aux caractéristiques de la charge. Pour une configuration particulière, il est recommandé de nous communiquer la CMU recherchée, la longueur nécessaire et le mode d'utilisation prévu.

Quelle norme s'applique aux estropes en grelin ?

Les estropes en câble acier sans fin utilisées pour le levage relèvent notamment de la norme EN 13414-3.

Quel est le coefficient de sécurité d'une estrope câble acier ?

Pour le levage, le facteur de sécurité utilisé est de 5:1. La CMU inscrite sur l'accessoire reste toutefois la capacité maximale à respecter lors de son utilisation.

Besoin d'une estrope en grelin sur mesure ?

Deal Levage vous accompagne dans le choix de votre estrope souple en grelin en fonction de la charge à manutentionner, de la CMU recherchée et des contraintes de votre opération de levage.

Pour une longueur, une capacité ou une configuration particulière, contactez-nous pour obtenir une étude et un devis.
