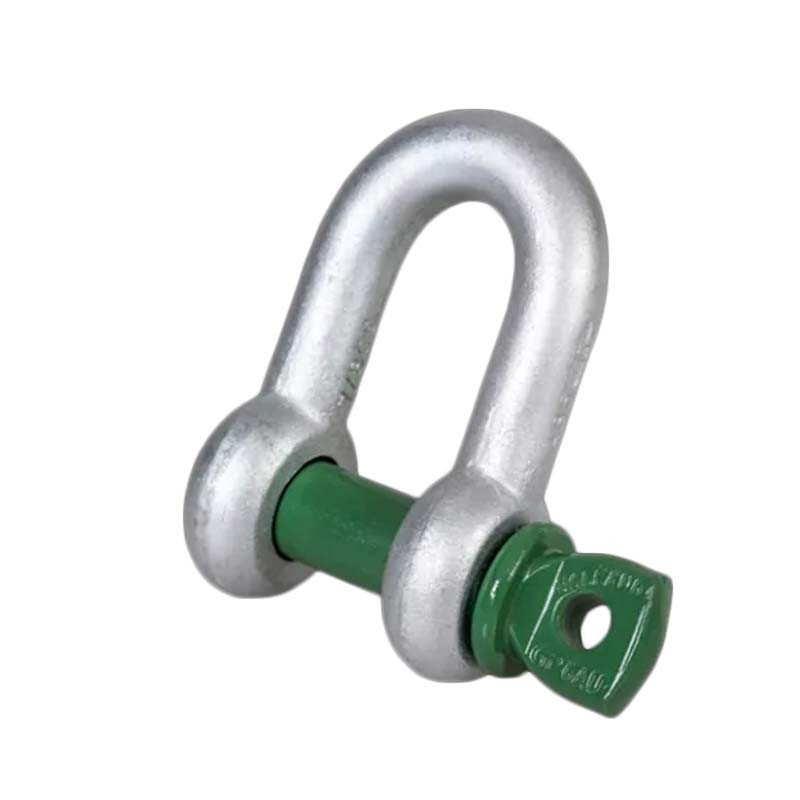

Manille droite HR à axe vissé GREEN PIN
Manille droite HR à axe vissé Green Pin

Manille droite HR à axe vissé Green Pin

REF HVMDAVC0.33 Catégorie Manille
3,22 €
HT
  • Axe à vis pour un (dé)montage rapide
  • La galvanisation assure une durabilité à long terme
  • Convient uniquement aux montages mono-brin
  • Conforme à un large éventail de certifications (par exemple DNV)
  • corps et axe en acier haute résistance, classe 6, trempé et revenu
  • 6 fois la C.M.U. = charge de rupture minimale
  • galvanisé(e) à chaud
  • utilisation de -40°C jusqu’à +200°C
Charge Maximale Utilisation
Livraison 24-48H

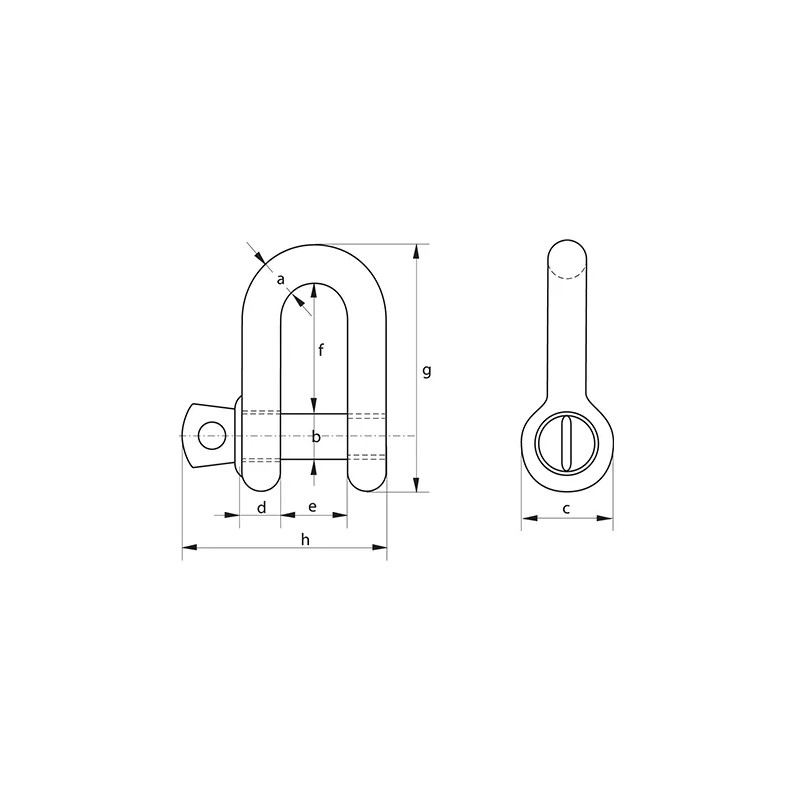

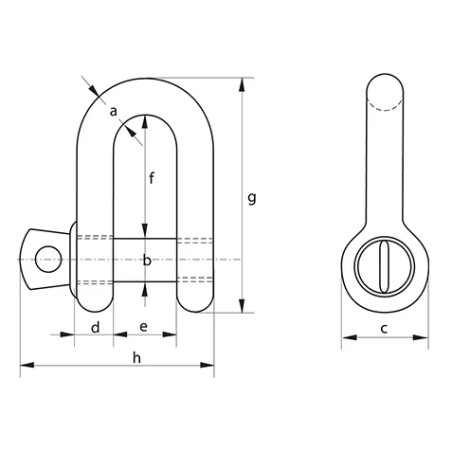

CMU A B C D E F G H poids
0,33 5 6 12 5 9,5 19 33 29,5 0.02
0,5 7 8 16 7 12 22,5 41,5 38 0.04
0,75 9 10 20 9 13,5 27 51 46,5 0.09
1 10 11 23 10 17 32 59 54 0.12
1,5 11 13 25 11 19 37 67 59,5 0.17
2 13,5 16 34 13 22 43 82 73 0.32
3,25 16 19 40 16 27 51 97 89 0.54
4,75 19 22 46 19 31 59 112 103 0.87
6,5 22 25 52 22 36 73 134 119 1.34
8,5 25 28 59 25 43 85 154 137 2.08
9,5 28 32 67 28 47 90 168 153 2.77
12 32 35 73 32 51 94 180 170 3.72
13,5 35 38 79 35 57 115 209 186 5.44
17 38 42 88 38 60 127 230 203 6.85
25 45 50 104 45 74 149 271 243 11.5
35 50 57 112 50 83 171 306 272 15.8
42,5 57 65 132 57 95 190 346 310 24.6
55 65 70 145 65 105 203 376 344 32.7
Catégorie Manille
Documentation Manille

Caracteristiques et dimensions
