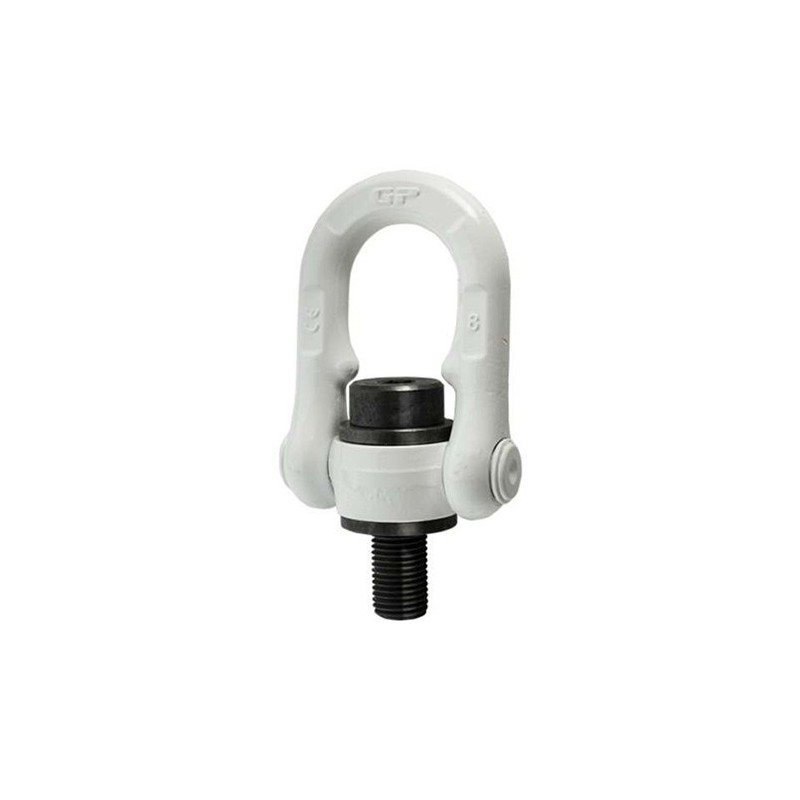

Anneau de levage Haute Résistance à double articulation

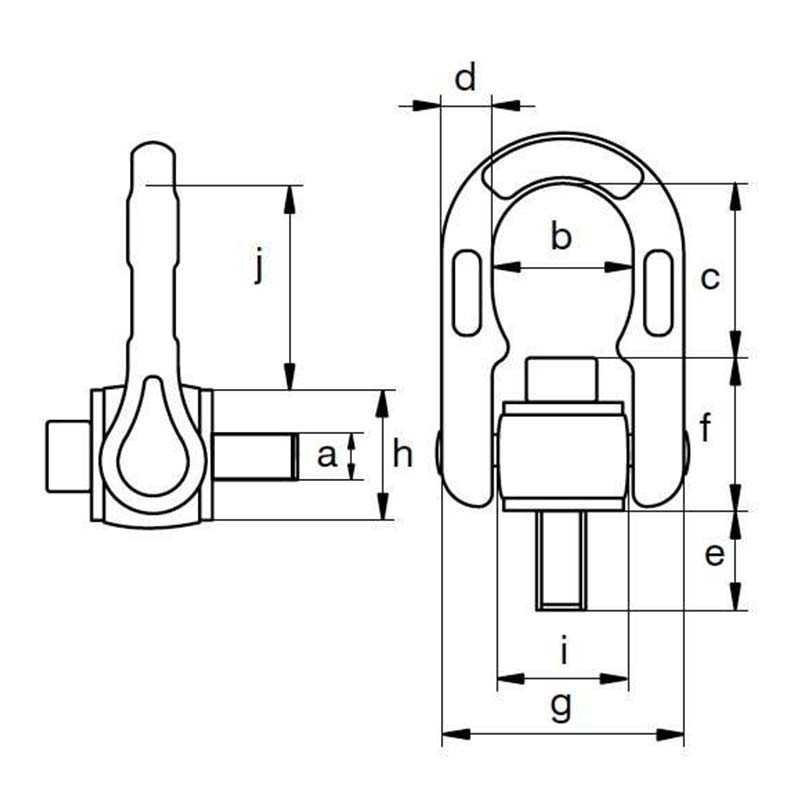

Anneau de levage HR à double articulation : dimensions

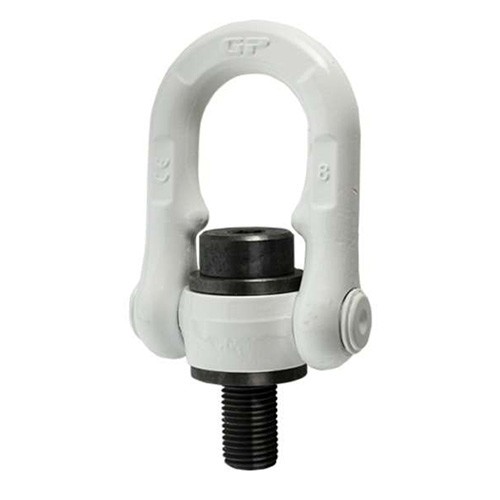

Anneau de levage à double articulation

REF HVADA08L18 Catégorie Anneau de levage
66,60 €
HT
  • CMU à 90 °de 0,4 à 12,5 Tonnes.
  • Dimensions : De Ø M8 à M42 avec choix de la longueur fileté
  • Peut être utilisé pour le retournement
  • Longueur tige filetée : de 18mm à 63mm.
  • Matière : Acier allié, grade 80, trempé et revenu
  • Coefficient de sécurité : 5 x la CMU (Charge Maximale d’Utilisation)
  • Certificats : 2.1 / 2.2 / 3.1 / MPIb CE
Charge Maximale Utilisation
Filetage - Longueur Fileté
Livraison 48 h - 72 H
CMU(T) Filetage A B C D E F G I L Cle 6 pans / Hex quey Nm CR-MBR Poids /
Weight
0.4 M8 34 35 15 13 34 44 68 13 18 6 6.5 2 0.43
0.4 M8 34 35 15 13 34 44 68 13 52 6 6.5 2 0.45
0.4 M8 34 35 15 13 34 44 68 13 92 6 6.5 2 0.47
0.7 M10 34 37 15 13 34 44 68 16 18 8 13 3.5 0.43
0.7 M10 34 37 15 13 34 44 68 16 62 8 13 3.5 0.47
0.7 M10 34 37 15 13 34 44 68 16 125 8 13 3.5 0.5
1 M12 34 39 15 13 34 44 68 18 23 10 22 5 0.46
1 M12 34 39 15 13 34 44 68 18 62 10 22 5 0,49
1 M12 34 39 15 13 34 44 68 18 125 10 22 5 0.53
1.3 M14 34 41 15 13 34 44 68 21 23 12 35 6.5 0.46
1.6 M16 34 43 15 13 34 53 68 24 23 10 55 8 0.47
1.6 M16 34 43 15 13 34 53 68 24 92 10 55 8 0.6
1.6 M16 34 43 15 13 34 53 68 24 172 10 55 8 0.7
2 M18 34 45 15 13 34 53 68 27 28 10 80 10 0.47
2.5 M20 34 47 15 13 34 53 68 30 32 10 110 12.5 0.47
2.5 M20 34 47 15 13 34 53 68 30 112 10 110 12.5 0.75
2.5 M20 34 47 15 13 34 53 68 30 172 10 110 12.5 0.87
3 M22 49 69 26 20 53 70 105 33 33 14 150 15 1.85
4 M24 49 71 26 20 53 70 105 36 33 14 190 20 1.87
4 M24 49 71 26 20 53 70 105 36 112 14 190 20 2.15
4 M24 49 71 26 20 53 70 105 36 172 14 190 20 2.33
5 M27 49 65 26 20 53 70 105 40 36 14 280 25 2.19
5 M27 49 65 26 20 53 70 105 40 90 14 280 25 2.19
6.3 M30 49 65 26 20 53 70 105 40 45 14 380 31.5 2
6.3 M30 49 65 26 20 53 70 105 40 90 14 380 31.5 2.27
6.3 M30 49 65 26 20 53 70 105 40 240 14 380 31.5 3.05
7 M33 65 83 35 29 72 100 146 55 50 19 520 35 4.9
10 M36 65 83 35 29 72 100 146 55 54 19 600 50 5.2
10 M36 65 83 35 29 72 100 146 55 110 19 600 50 5.72
12.5 M42 65 83 35 29 72 100 146 55 63 19 1000 62.5 5.5
12.5 M42 65 83 35 29 72 100 146 55 120 19 1000 62.5 6.07
Catégorie Anneau de levage
Anneau levage articulé

Caractéristiques techniques

Anneau de levage Haute Résistance à double articulation
Anneau de levage HR à double articulation : dimensions
