Manille lyre Charge Lourde Pewag D Line Dimensions

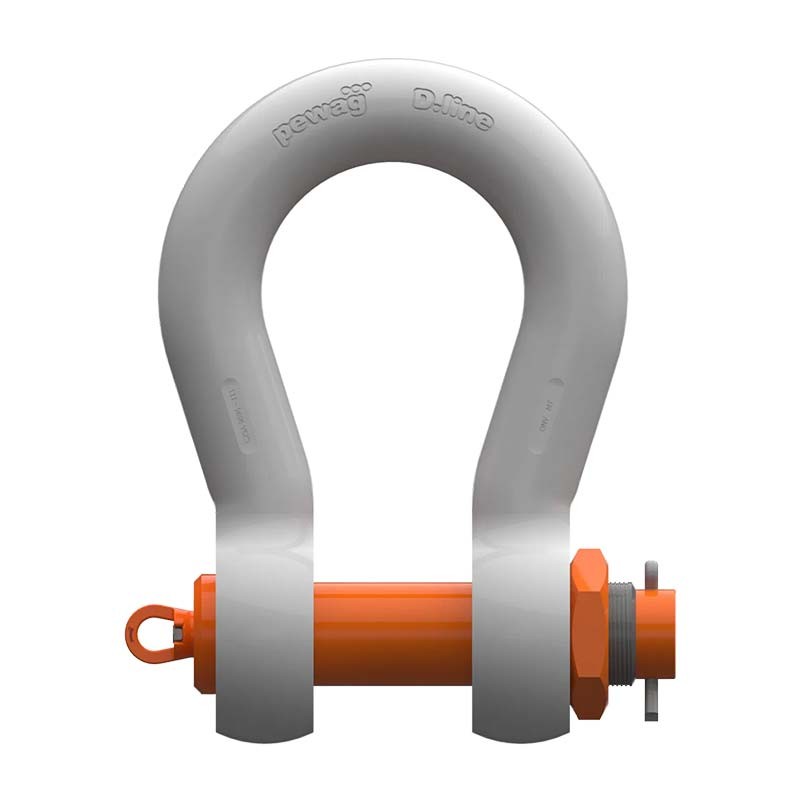

Manille lyre Charge Lourde Pewag D Line

Catégorie Manille

CMU disponible jusqu'à 1500 Tonnes
Approbation du type par DNV selon les normes DNVST- 0377, DNV-ST-0378
Fabriqué en Allemagne
Essai de charge à 100% jusqu'à 2 x WLL
Point d'ancrage pewag PLGW pro (pivotant et verrouillable)
Certificat de matériau 3.1 selon EN 10204
Marquage de produits peTAG avec puce NFC
Déclaration de conformité UE CE

SUR DEMANDE DE DEVIS UNIQUEMENT

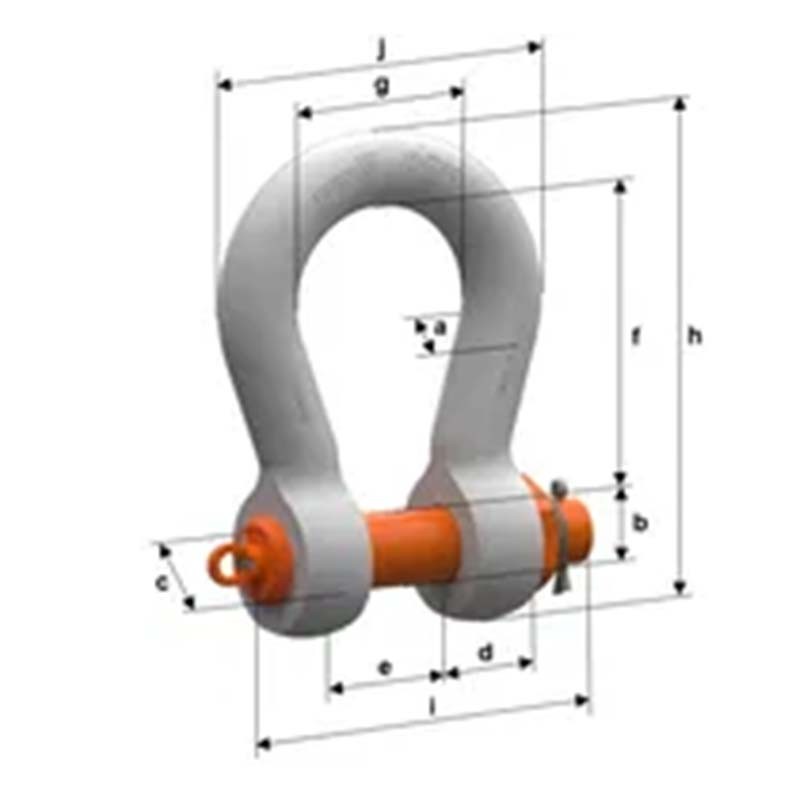

Caractéristiques et dimensions manille D Line

Reférence	CMU [t]	a	b (+/ -0,5)	g	e (min./max.)	f	c (min./max.)	d	i	h (max.)	j (max.)	[kg]
D.line P285 85T	85	85	83	190	127/133	330	162/177	80	398	574	376	78
D.line P285 120T	120	95	95	238	144/150	380	200/215	89	438	659	444	115
D.line P285 150T	150	105	108	275	165/173	385	230/245	100	508	696	503	162
D.line P285 200T	200	120	125	280	180/188	450	270/288	110	550	807	540	240
D.line P285 250T	250	130	140	305	205/215	520	290/308	115	590	914	585	306
D.line P285 300T	300	140	150	305	205/215	530	315/335	120	605	952	605	368
D.line P285 400T	400	160	175	325	230/240	575	365/387	160	715	1057	667	602
D.line P285 500T	500	180	185	350	250/262	650	385/410	160	740	1168	734	735
D.line P285 600T	600	200	205	375	275/288	650	430/458	185	828	828	800	969
D.line P285 700T	700	210	215	400	300/315	650	440/468	200	885	1242	847	1091
D.line P285 800T	800	210	220	400	300/315	650	450/478	200	890	1247	847	1106
D.line P285 1000T	1000	240	240	420	340/357	700	500/530	210	955	1366	928	1476
D.line P285 1250T	1250	260	270	450	360/378	750	570/600	225	1010	1486	1000	1955
D.line P285 1500T	1500	280	290	450	360/378	800	610/640	225	1010	1586	1000	2327

Une innovation de taille !

Le modèle pewag D.line (P285) (réf. 4118335) est une manille lyre conçue pour charges très lourdes, utilisée dans les systèmes de levage et les systèmes statiques comme élément d’articulation : elle permet de relier câbles métalliques, élingues rondes ou armatures aux appareils de levage. Elle est produite en Allemagne et bénéficie d’une qualité élevée et constante avec une surface lisse qui minimise l’usure des éléments connectés. L’équipement dispose d’une approbation de type par DNV selon les normes DNV-ST-0377 et DNV-ST-0378, ainsi que d’un essai de charge à 100 % jusqu’à 2 × WLL (Working Load Limit). Le marquage produit est réalisé via le système peTAG avec puce NFC, et il est livré avec certificat matériau 3.1 selon la norme EN 10204, plus une déclaration de conformité UE (CE). La gamme couvre des capacités allant de 85 tonnes à 1 500 tonnes (modèles P285 85T à P285 1500T) avec un tableau détaillant les dimensions pour chaque capacité.

En résumé, cette manille est un composant haut de gamme pour applications industrielles lourdes, garantissant traçabilité, robustesse et conformité aux normes de levage rigoureuses.
