Anneau de levage articulé PLDW Delta Pewag

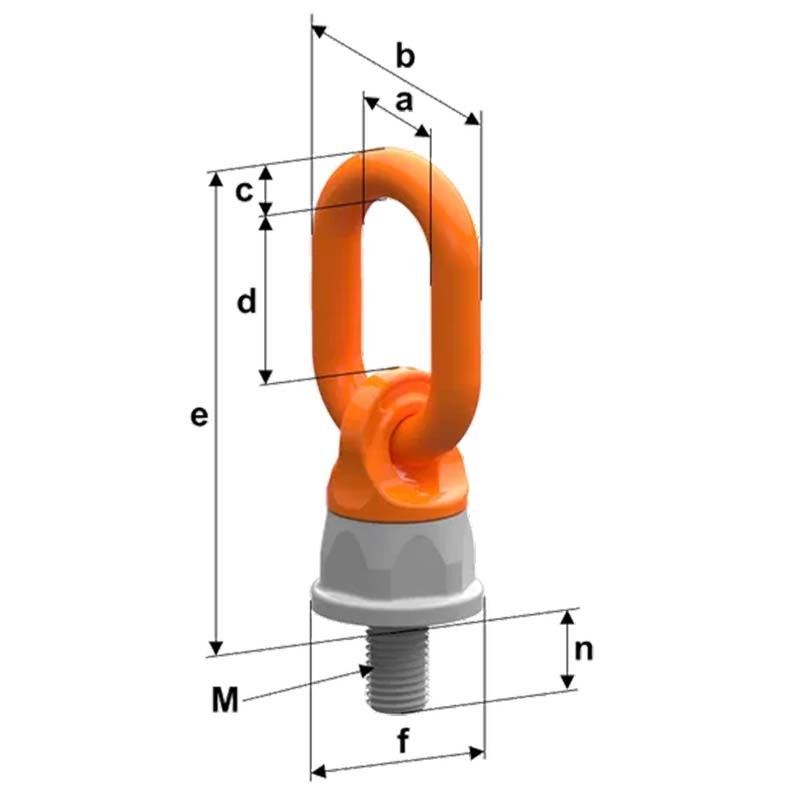

Dimensions et caractéristiques

Référence	Filetage	Cmu 90	A	b	c	d	e	f	n	nmax	poids(Kg)	couple(N/m)	Cmu à 0°	Cmu à 90°	cmu à 45°
PLDW 0,3 t	M8	300	30	56	13	38	110	38	20	100	0,44	10	600	300	400
PLDW 0,5 t	M10	500	30	56	13	38	110	38	20	180	0,45	10	1200	500	700
PLDW 0,7 t	M12	700	35	61	13	48	115	38	22	200	0,48	15	1800	700	950
PLDW 1 t	M14	1000	35	61	13	48	115	38	22	200	0,49	25	2400	1000	1400
PLDW 1,5 t	M16	1500	35	61	13	48	115	38	33	250	0,51	30	2800	1500	2100
PLDW 1,8 t	M20	1800	35	61	13	48	115	38	30		0,52	80	2800	1800	2500
PLDW 2,5 t	M20	2500	35	67	16	55	147	55	33	250	1,1	80	5000	2500	3500
PLDW 3,5 t	M24	3500	35	67	16	55	147	55	30	250	1,1	150	5000	3500	4900
PLDW 4 t	M24	4000	40	74	17	66	165	63	40	300	1,5	150	7000	4000	5500
PLDW 5,3 t	M30	5300	40	74	17	66	165	63	35	300	1,5	230	7000	5300	7400
PLDW 6,7 t	M30	6700	50	96	23	70	185	72	40	300	2,6	230	10000	6700	9400
PLDW 8 t	M36	8000	50	96	23	91	233	92	55	300	4,3	450	12500	8000	11200
PLDW 10 t	M42	10000	65	119	27	91	237	92	60	300	5,1	600	16000	10000	14000
PLDW 12 t	M45	12000	65	119	27	91	237	92	68	300	5,2	600	16000	12000	16900
PLDW 13 t - M52	M52	13000	65	119	27	116	262	92	75		5,4	600	16000	13000	18300
PLDW 13 t - M48	M48	13000	65	119	27	116	262	92	68	300	5,4	600	16000	13000	18300
PLDW 24 t	M56	24000	70	136	33	105	292	110	84	300	10,2	800	28000	24000	33900
PLDW 25 t	M64	25000	70	136	33	105	292	110	96	300	11	800	28000	25000	35300
PLDW 40 t	M72	40000	90	180	45	130	386	170	110	500	29	1200	60000	40000	56500
PLDW 45 t	M80	45000	90	180	45	130	386	170	120	500	30	1400	60000	45000	63600
PLDW 55 t - M90	M90	55000	90	180	45	130	386	170	135	500	32	1500	60000	55000	77700
PLDW 55 t - M100	M100	55000	90	180	45	130	386	170	150	500	35	1600	60000	55000	77700
