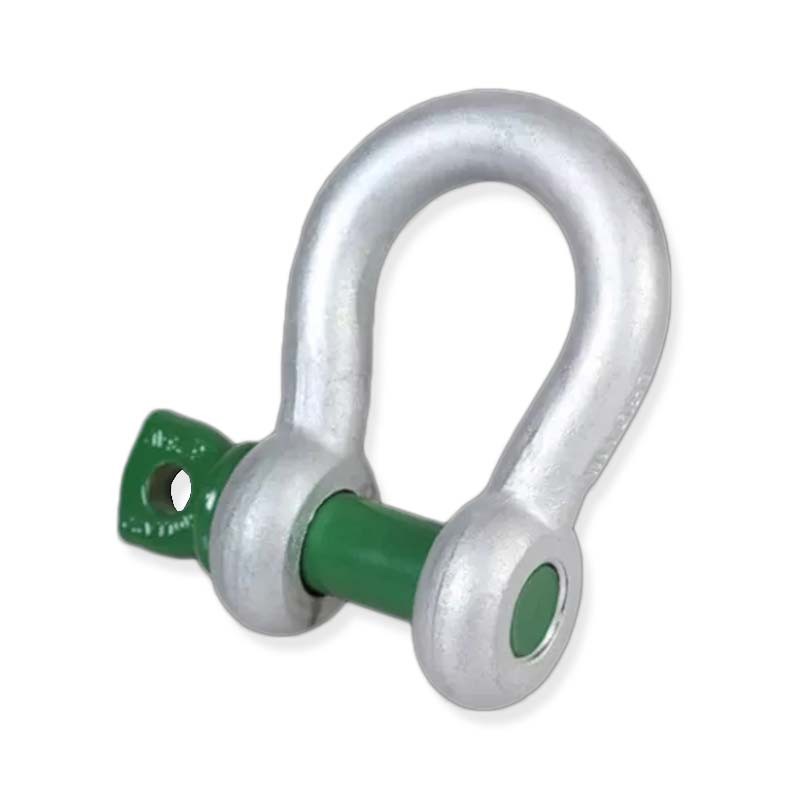

Manille lyre HR axe vissé Green Pin

REF HVMLAVC0.33 Catégorie Manille
3,10 €
HT
  • Manille lyre HR axe vissé GREEN PIN G-4161
  • Axe vissé pour un (de)montage rapide
  • La galvanisation assure une durabilité à long terme
  • Convient aux montages mono-brin et multi-brins
  • Conforme à un large éventail de certifications (par exemple DNV)
  • corps et axe en acier haute résistance, classe 6, trempé et revenu
  • 6 fois la C.M.U. = charge de rupture minimale
  • galvanisé(e) à chaud
  • utilisation de -40°C jusqu’à +200°C.
Charge Maximale Utilisation
Livraison 24-48H

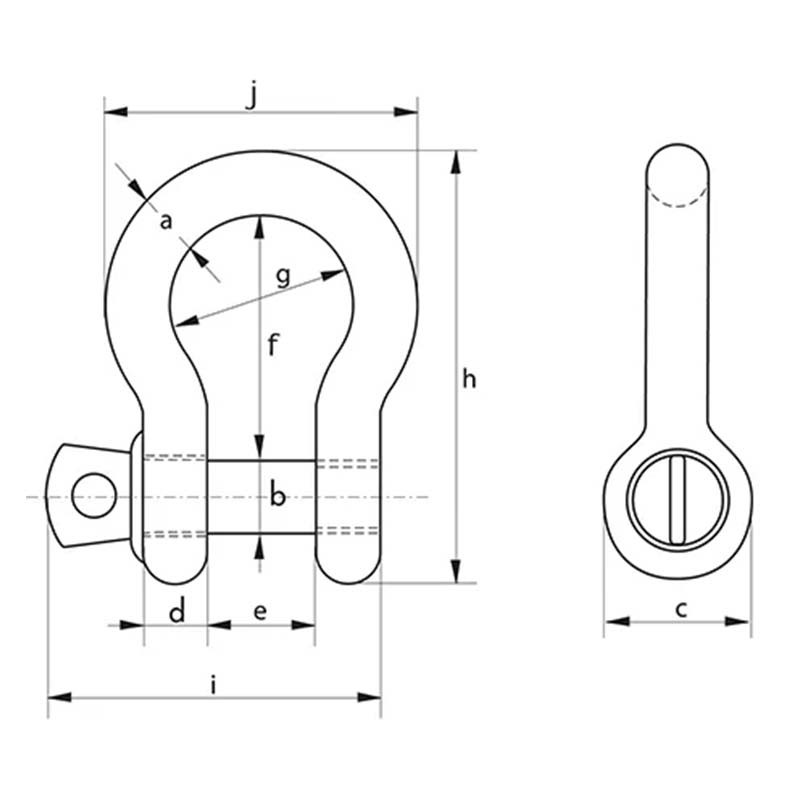

CMU (T) A B C D E F G H I J Poids
0,33 5 6 12 5 9,5 22 16 36 29,5 26 0.02
0,5 7 8 16 7 12 29 20 48 38 34 0.05
0,75 9 10 20 9 13,5 32 22 56 46,5 40 0.1
1 10 11 23 10 17 37 26 64 54 46 0.13
1,5 11 13 25 11 19 43 29 73 59,5 51 0.18
2 13,5 16 34 13 22 51 32 90 73 59 0.36
3,25 16 19 40 16 27 64 43 110 89 75 0.63
4,75 19 22 46 19 31 76 51 129 103 89 1.01
6,5 22 25 52 22 36 83 58 144 119 102 1.5
8,5 25 28 59 25 43 95 68 164 137 118 2.21
9,5 28 32 67 28 47 108 75 186 153 131 3.16
12 32 35 73 32 51 115 83 201 170 147 4.31
13,5 35 38 79 35 57 133 92 227 186 162 5.58
17 38 42 88 38 60 146 99 249 203 175 7.43
25 45 50 104 45 74 178 126 300 243 216 12.5
35 50 57 112 50 83 197 138 332 272 238 17.2
42,5 57 65 132 57 95 222 160 378 310 274 26.1
55 65 70 145 65 105 260 180 433 344 310 37.6
